Elektrikli Araç Şarj İstasyonu İçin ev tesisatı Nasıl Olmalı

Apartmanda Elektrikli Araç Şarj İstasyonu Kurulumu veya Müstakil ev veya daire yaşam alanlarında Elektrikli araç şarj istasyonu kurulumu yalnızca cihaz montajından ibaret değildir. Asıl önemli olan, mevcut elektrik tesisatının sürekli ve yüksek akım çeken bu yükü güvenli şekilde taşıyabilmesidir.

Şarj sistemleri saatlerce kesintisiz akım çeker. Bu nedenle kablo kesiti, kaçak akım koruması, topraklama direnci ve ana besleme kapasitesi doğru değerlendirilmelidir.

Bu rehberde monofaze ve trifaze sistemlerde doğru altyapının nasıl olması gerektiğini teknik olarak ele alıyoruz.

---

Elektrikli Araç Şarj İstasyonu İçin ev tesisatı Nasıl Olmalı

1️⃣ Monofaze Sistemlerde Altyapı Gereksinimi (7 kW Kurulum)

7 kW AC şarj sistemleri genellikle konut kullanıcıları için yeterlidir.

Elektriksel Yük

• 230V
• 32A civarı akım
• Sürekli yük karakteri

Bu durumda tesisatın taşıması gereken akım sabit ve uzun sürelidir.

---

Besleme Kablosu

Minimum gereksinim:

• Faz (L)
• Nötr (N)
• Toprak (PE)

Toplam 3 iletken.

Kısa mesafe (20–30 metreye kadar):

• 3×6 mm² bakır kablo yeterli olabilir.

40 metre ve üzeri hatlarda:

• 3×10 mm² önerilir.

Gerilim düşümü hesaplanmadan kablo seçimi yapılmamalıdır.

---

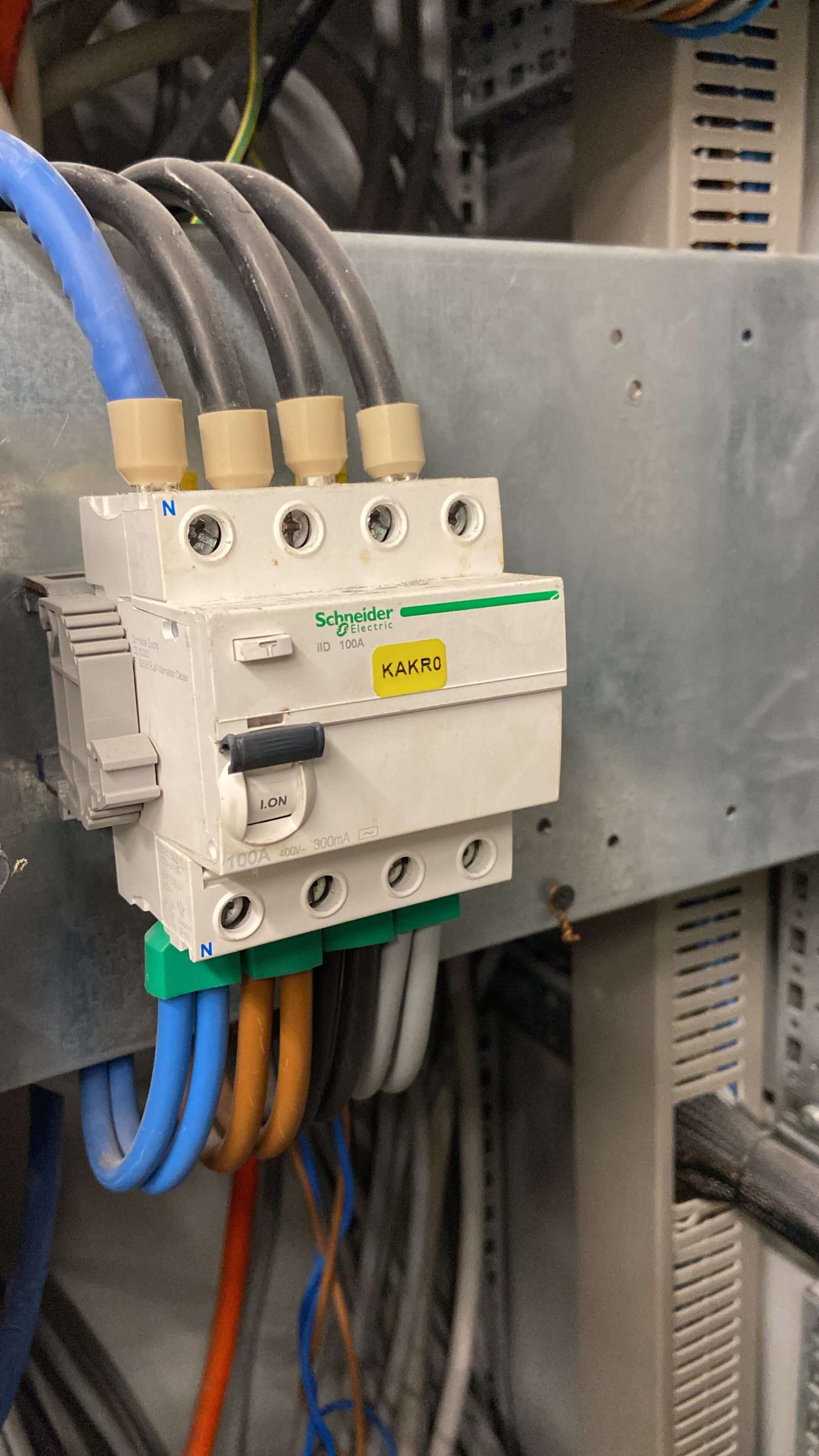

Kaçak Akım Koruması

Şarj sistemleri DC kaçak üretebilir.

Bu nedenle:

• Minimum Tip A RCCB
• Tercihen DC 6mA korumalı wallbox
• Veya Tip B RCCB

kullanılmalıdır.

Standart AC tipi kaçak akım rölesi yeterli değildir.

---

Sigorta ve Koruma

• 32A veya uygun değerli otomatik sigorta
• Uygun karakteristik (genellikle C tipi)
• Ayrı hat zorunluluğu

Şarj cihazı mevcut priz hattına bağlanmamalıdır.

---

Topraklama Sistemi

Kablo kesiti yeterli olsa bile:

• Topraklama direnci ölçülmelidir.
• Süreklilik testi yapılmalıdır.

Topraklama değeri uygun değilse kaçak akım koruma sağlıklı çalışmaz.

---

2️⃣ Trifaze Sistemlerde Altyapı (11 kW ve Üzeri)

11 kW sistemler trifaze altyapı gerektirir.

Elektriksel Yük

• 400V
• 16A x 3 faz
• Sürekli yük

Bağlantı:

• L1
• L2
• L3
• N
• PE

Toplam 5 iletken gerekir.

---

Besleme Kablosu

Kısa mesafe:

• 5×6 mm²

Orta mesafe (40–60 m):

• 5×10 mm²

Uzun mesafe (70–100 m):

• 5×16 mm²

Kablo seçimi yük, mesafe ve gerilim düşümü hesabına göre belirlenmelidir.

---

3️⃣ Gerilim Düşümü Hesabı Neden Önemlidir?

Şarj cihazı düşük voltajda çalıştığında:

• Şarj süresi uzar
• Cihaz ısınabilir
• Elektronik bileşenler zarar görebilir

Uzun mesafeli hatlarda %3–5 gerilim düşümü sınırı aşılmamalıdır.

Bu nedenle kesit artırımı güvenlik ve performans açısından önemlidir.

---

4️⃣ 4×16 mm² Bile Olsa Neden Topraklama Testi Şart?

Kablo kesiti büyütmek tek başına yeterli değildir.

Eğer:

• Topraklama direnci yüksekse
• Toprak hattı süreksizse
• Pano bağlantıları zayıfsa

sistem güvenli çalışmaz.

Topraklama ölçümü, loop empedans testi ve bağlantı kontrolü yapılmalıdır.

---

5️⃣ Ana Besleme Hattı Yeterli mi?

Birçok konutta ana besleme hattı 6 mm² olabilir.

Bu durumda:

• Sayaç kapasitesi kontrol edilir
• Aynı anda çalışan yükler değerlendirilir
• Ana sigorta değeri incelenir

Eğer kapasite yetersizse:

• Güç artırımı başvurusu
• Faz yükseltme
• Ayrı sayaç çözümü

gündeme gelebilir.

---

6️⃣ Yük Dengeleme ve Akım Sınırlama

Modern wallbox cihazlarında:

• Dinamik yük dengeleme
• Akım sınırlama ayarı

bulunur.

Bu özellikler sayesinde tesisat zorlanmadan şarj yapılabilir.

---

7️⃣ Sabit Wallbox mı CEE Priz mi?

Sabit wallbox:

• Daha güvenli
• Daha stabil
• Uzun vadeli çözüm

CEE priz + taşınabilir şarj:

• Daha ekonomik
• Geçici kullanım için uygun

Ancak her iki sistemde de altyapı aynı şekilde doğru tasarlanmalıdır.

---

8️⃣ Yükseltme Gerektiren Durumlar

Şu durumlarda tesisat yükseltme gerekebilir:

• Monofazeden trifazeye geçiş
• Ana sigorta yükseltme
• Sayaç kapasite artırımı
• Eski tip panonun yenilenmesi

Şarj cihazı kurulumu, tesisat modernizasyonunu gerektirebilir.

---

9️⃣ Sonuç

Elektrikli araç şarj istasyonu kurulumu, sadece cihaz montajı değildir. Güvenli ve uzun ömürlü bir sistem için:

• Doğru kablo kesiti
• Uygun kaçak akım koruması
• Gerilim düşümü hesabı
• Sağlam topraklama
• Yeterli ana besleme kapasitesi

birlikte değerlendirilmelidir.

Altyapı analiz edilmeden yapılan kurulumlar ileride güvenlik ve performans sorunlarına yol açabilir. saha deneyimleri için bilgi iletişim
